Как правильно пользоваться лазерным уровнем и для чего он нужен

Сегодня мало кто представляет себе мелкий ремонт без использования лазерного уровня. Он не только прост и удобен в обращении, но и незаменим во многих работах — от установки навесной мебели до выравнивания фундамента

Рассказываем, что это за инструмент и как правильно его применять.

Что такое лазерный уровень

Виды по типу излучателя

Виды по типу работы

Как настроить

Как пользоваться

Дополнительный инструмент

Советы

Что такое лазерный уровень

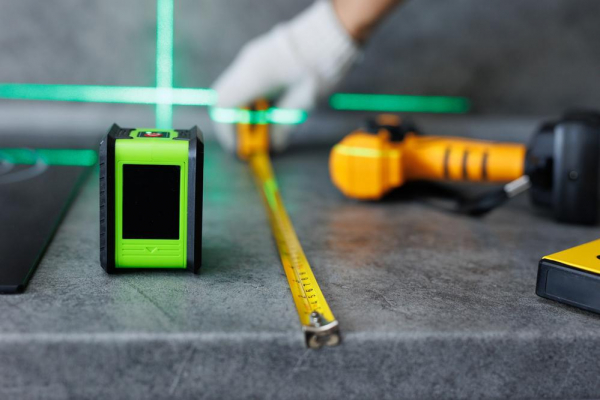

Лазерные уровни бывают разных типов: поворотные, поперечные и самонивелирующиеся(Фото: Studio Peace / Shutterstock / FOTODOM)

Лазерный уровень — это инструмент, используемый в строительстве и ремонте для определения горизонтальных и вертикальных линий с высокой точностью. Он проецирует лазерные лучи, которые создают видимую линию на поверхности, позволяя точно и быстро выравнивать объекты по горизонтали или вертикали. Лазерные уровни бывают разных типов: поворотные, поперечные и самонивелирующиеся. Каждый из них подходит для конкретных применений. Как правило, их можно закрепить на штативе или на стене.

Как работает лазерный уровень

Принцип работы инструмента основан на использовании лазера, то есть высокофокусированного луча света. Он проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной или вертикальной поверхностей, позволяя определить, насколько они ровные. Некоторые лазерные уровни сочетают в себе линии и точки и поэтому считаются более универсальными. [1]

Лазерные уровни необходимы для проведения разных работ как внутри, так и снаружи помещения. Например, с их помощью можно повесить полки, выложить плитку и даже выровнять фундамент для дома.

Чем лазерный уровень отличается от нивелира

Лазерный уровень и нивелир — это инструменты, используемые для определения горизонтальных и вертикальных плоскостей, но у них есть некоторые отличия.

1. Лазерные уровни чаще всего используются в строительстве, дизайне интерьеров и для установки подоконников, дверей. Нивелиры в основном используются в геодезии и при выполнении работ, связанных с высотными измерениями.
2. Лазерный уровень не применяют для проецирования на дальние расстояния. Даже самые дорогие модели не могут «бить» на несколько десятков метров. В то же время некоторые модели нивелиров с легкостью можно использовать на расстоянии более 100 м.
3. Лазерные уровни менее точны и работают с погрешностью примерно в 1 мм на каждый метр проекции. Нивелиры гораздо точнее. Их погрешность составляет 0,2–0,3 мм на каждый метр. [2]

Виды лазерных уровней по типу излучателя

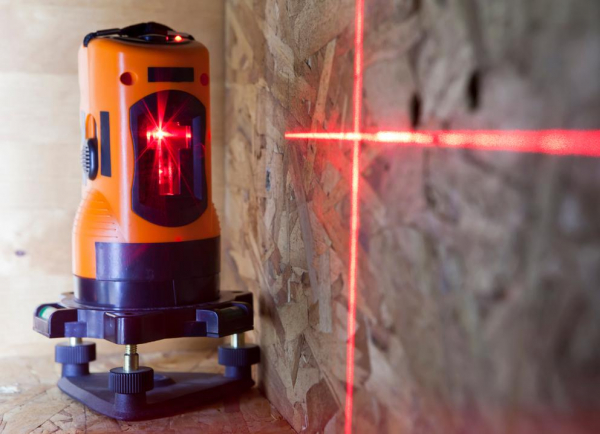

Линейный лазер проецирует не только точки, но и линии между ними(Фото: KKulikov / Shutterstock / FOTODOM)

Существует несколько различных типов лазерных уровней, различающихся по способу применения и стоимости:

точечный — самый простой тип лазерного уровня. Устройство может проецировать три — пять лазерных точек в разных плоскостях. Чаще всего его используют внутри помещений при установке перегородок или монтаже стен. При этом точки могут проецироваться на расстоянии до 30 м;

линейный — более продвинутая версия инструмента. Подобный прибор проецирует не только точки, но и линии между ними. Обычно его применяют внутри помещений, если нужно прикрепить навесную мебель или повесить картину. Длина луча — не более 20 м. Однако существуют промышленные экземпляры, способные «бить» в два раза дальше;

ротационный — лазер подобного типа оснащен головкой, которая может вращаться на 360°. Еще одно отличие от предыдущих типов заключается в дальности проецирования луча. Такие лазерные уровни подходят для наружных работ — выравнивания дорог, закладки фундамента или прокладки труб;

комбинированный — этот лазерный уровень совмещает в себе функции трех вышеуказанных инструментов. Такие модели могут проецировать точки и линии как горизонтально, так и вертикально [3].

Виды лазерных уровней по типу работы

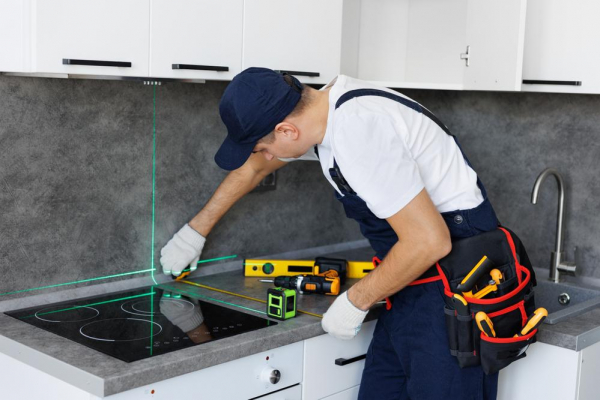

Самовыравнивающийся лазерный уровень подойдет профессионалам, которые занимаются ремонтом, он оснащен самовыравнивающимся механизмом или датчиком, часто в виде маятника, который поддерживает настройку уровня(Фото: Ground Picture / Shutterstock / FOTODOM)

Придя в магазин, вы наверняка задумаетесь, какую модель выбрать — самовыравнивающуюся или ручную. Объясняем, в чем между ними разница.

Самовыравнивающаяся модель

Такой лазерный уровень подойдет профессионалам, которые занимаются ремонтом. Он оснащен самовыравнивающимся механизмом или датчиком, часто в виде маятника, который поддерживает настройку уровня. Этот функционал особенно полезен, если вам нужно часто перемещать лазерный уровень по оживленной рабочей площадке. Даже если вы перенесете его с места на место, вам не придется переживать о повторном выравнивании. Единственный возможный недостаток — цена.

Ручная модель

Ручной лазер подойдет тем, кто не готов переплачивать за профессиональный инструмент. Он не так удобен при постоянном использовании, тем не менее со своей задачей справляется на все сто. Правда, перед началом использования придется вручную его настроить с помощью спиртового уровня, на это потребуется время. При переносе из одного места в другое все настройки нужно устанавливать заново.

Как настроить лазерный уровень

Зеленый лазерный луч уровня часто легче увидеть при сильном освещении, так как он в 50 раз ярче красных лазеров(Фото: Studio Peace / Shutterstock / FOTODOM)

Тщательная настройка позволит вам избежать ошибок на этапе эксплуатации инструмента. Рассказываем, как правильно подготовить лазер к использованию.

1. Установите лазерный уровень на ровную поверхность. Лучше всего разместить прибор в центре комнаты. Если вы используете штатив, убедитесь, что он установлен ровно, в этом помогут встроенные спиртовые уровни. Отрегулируйте ножки штатива. Так вы сможете работать с лазером даже на неровном полу.
2. Откалибруйте лазерный уровень. На основании встроенных спиртовых уровней откалибруйте инструмент. Самовыравнивающийся лазер сделает все самостоятельно.
3. Проведите необходимые измерения. Как только лазерный уровень будет готов к работе, можно приступать к измерениям. Определите желаемую высоту для выполнения работ и отрегулируйте лазер таким образом, чтобы линия выровнялась. Если вы используете лазерный уровень на открытом воздухе, видимость линий может затруднить яркое солнце. Наденьте солнцезащитные очки и используйте режим дневного света, если он предусмотрен в модели. Некоторые лазерные уровни также позволяют выбирать между красным и зеленым светом. Зеленый лазерный луч уровня часто легче увидеть при сильном освещении, так как он ярче красных лазеров.

Как правильно пользоваться лазерным уровнем

Лазерный уровень может потребоваться для проведения разных работ. Рассказываем, как правильно его применять.

Для выравнивания стен

Часто лазерный уровень применяют при выравнивании стен штукатуркой. Для определения наличия кривизны необходимо установить прибор таким образом, чтобы проекция плоскости на полу шла строго вдоль стены. Затем с помощью линейки или рулетки нужно измерить расстояние между лазерным лучом и стеной. Если стена ровная, то все значения будут одинаковыми.

Для выравнивания пола

Выровнять пол с помощью лазерного уровня довольно просто. Для этого необходимо установить прибор по центру комнаты и включить режим проецирования горизонтальных линий. Затем с помощью линейки нужно измерить расстояние от разметки до поверхности пола и определить наивысшую точку, а также подъемы и различные углубления.

Для выравнивания фундамента

Для начала нужно провести линию, по которой будет расположен фундамент. Она обычно должна быть параллельна дороге или забору на участке. Обозначим эту линию как АВ, где буквы — это колышки, между которыми натянута веревка.

Затем с помощью лазерного уровня необходимо настроить направление. Устанавливаем прибор над колышком А, выставляем угол 90° и направляемся с рейкой и сигналоуловителем к точке, которая перпендикулярна линии АВ и находится на расстоянии от точки А. По рейке определяем точку перпендикуляра и ставим новый колышек. То же самое делаем для четвертой точки. После этого натягиваем веревку между установленными колышками — и периметр готов.

Аналогично размечаем внутренние стены. Колышки также могут служить для установки деревянных ограждений и маяков, стойки которых должны быть на проектной линии фундамента или стены (снаружи периметра). В этом случае с помощью нивелира проверяем горизонт контрольных стоек, а периметр строения переносим на местность с помощью рулетки и веревок.

Для укладки плитки

Перед началом работы необходимо выровнять поверхность. О том, как это сделать, упоминается выше. Затем нужно установить лазерный уровень таким образом, чтобы он создал горизонтальную линию на уровне пола. Если вы укладываете плитку на стену, то в таком случае лазерная линия должна идти параллельно поверхности. [4]

Дополнительный инструмент для лазерного уровня

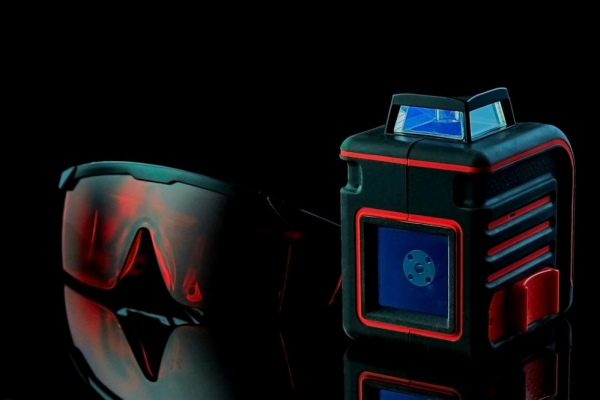

Для работы с лазерным уровнем необходимо приобрести специальные защитные очки(Фото: coloritmail / Shutterstock / FOTODOM)

Иногда для успешного проведения работ могут потребоваться дополнительные аксессуары.

Мишень. По сути, это обычная пластина с нанесенным рисунком мишени. Обычно она лежит в комплекте с новым лазером. Но если вы приобрели устройство с рук, то есть вероятность, что ее придется докупать отдельно. Мишень необходимо закрепить на вертикальной поверхности. Это можно сделать вручную, но некоторые модели оснащены специальными магнитными креплениями для «прилипания» к различным металлическим элементам, вроде направляющих для гипсокартона. Затем на мишень направляют лазерный луч, чтобы выяснить, на какой отметке он окажется. Если поверхность ровная, то луч будет бить «в яблочко».

Рейка. Второй важный аксессуар — это рейка. Ее довольно легко спутать с обычной линейкой, поскольку она представляет собой узкую пластину длиной 3–4 м с нанесенной разметкой с шагом 1–2 см на одной стороне и 1–2 мм — на противоположной. Их главная задача — определять перепад высот. В продаже можно найти как фиксированные варианты, так и складывающиеся. Пользоваться рейкой довольно просто: ее необходимо установить в контрольной точке, а затем направить на луч лазера. Затем нужно снять показатели и повторить замеры в других местах внутри помещения. Отклонения в показателях свидетельствуют о наличии неровностей.

Лазерный приемник. Как отмечено выше, при работе под прямым солнцем проецируемые лучи могут быть не видны. Для таких случаев существует специальный лазерный приемник. Его крепят на рейке, чтобы увидеть, на какой отметке проходит луч. Важно: внимательно изучите лазерный уровень перед покупкой этого дополнительного оборудования. К примеру, приемник для красного лазера не будет работать с зеленым. [5]

Защитные очки. Для работы с лазерным уровнем необходимо приобрести специальные защитные очки. При этом они не гарантируют 100%-ной защиты, а служат препятствием для пучка света при кратковременном воздействии на сетчатку и хрусталик глаза. Но их основная задача — улучшение видимости лазерного луча при ярком освещении. Благодаря специальным светофильтрам будет отчетливее видна лазерная линия.

Советы при работе с лазерным уровнем

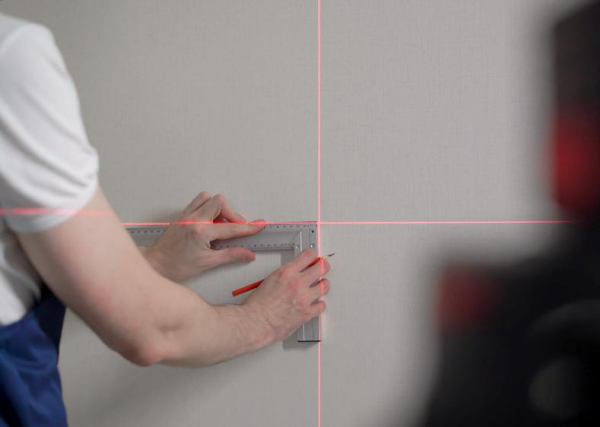

Чтобы выставить прямой угол, нужно отмерить небольшое расстояние с двух концов стены и пустить по этим отметкам луч(Фото: vimpro / Shutterstock / FOTODOM)

Вот еще несколько полезных советов при работе с лазерным уровнем.

Как выставить прямой угол

Для ровной укладки напольной плитки вам потребуется выставить прямой угол. Чтобы сделать это с помощью лазерного уровня, нужно отмерить небольшое расстояние с двух концов стены и пустить по этим отметкам луч. Затем необходимо активировать режим отображения перпендикулярных плоскостей. Если его нет, нужно переставить прибор к другой стене и измерить расстояние от лазерной линии до второй стены в нескольких местах. Если оно разное, необходимо выровнять стену для достижения прямого угла. [4]

Как проверить лазерный уровень

Чтобы проверить лазерный уровень, нужно выставить его на штативе между двумя параллельными стенами. При этом расстояние от каждой из них до прибора должно отличаться более чем в два раза. Затем необходимо откалибровать прибор, если нет автоматической настройки, отобразить горизонтальную разметку и сделать метки на стенах в нескольких местах. После этого нужно расположить прибор ближе ко второй стене и вновь активировать лазер. Если пол ровный, отметки окажутся на одном уровне, но может присутствовать небольшая погрешность. Точные допуски можно узнать в техпаспорте устройства.

Как выставить лазерный уровень параллельно стене

Чтобы выставить лазерный уровень параллельно стене, необходимо выполнить следующие шаги:

1. Установите лазерный уровень на штатив на полу или на устойчивой поверхности, ближе к стене;
2. Включите лазерный уровень и убедитесь, что он горизонтально выровнен. Для этого используйте встроенные пузырьковые уровни, если они есть;
3. Направьте лазер на стену. Поскольку луч лазера будет проецироваться прямо, отметьте точку, где лазер пересекает стену;
4. Передвиньте уровень на расстояние, равное нужному пространству от стены, и снова проецируйте лазер. Убедитесь, что второй луч совпадает с тем же уровнем;
5. Рассчитайте промежуток между линиями лазера и стеной; они должны быть одинаковыми по всей длине, чтобы уровень был установлен параллельно;
6. Убедитесь, что уровень надежно закреплен, чтобы избежать изменений. [5]
