Как подключить двойной выключатель света: пошаговая инструкция

Замена выключателя в квартире требуется не так часто. Обычно это делают в процессе ремонта или когда старый механизм вышел из строя

Рассказываем, как самостоятельно подключить двойной выключатель и на что важно обратить внимание.

Устройство

Схема подключения

Как подключить

Материал прокомментировали:

Максим Косенко, ведущий инженер по пусконаладке, ремонту и обслуживанию энергетического оборудования ООО «Стандарт Энергетика»;

Дмитрий Соловьев, директор по маркетингу TDM Electric.

Устройство двухклавишного выключателя

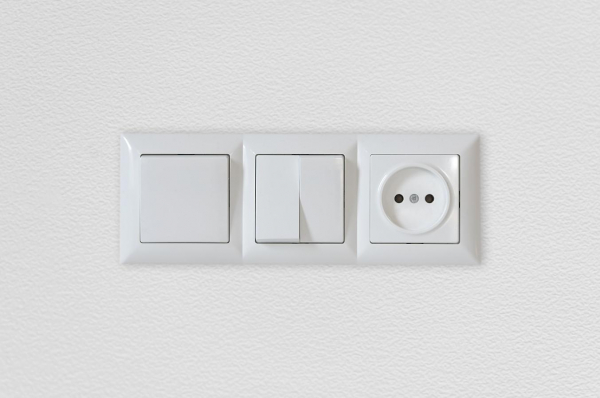

Двухклавишные выключатели бывают накладными, встраиваемыми, а также совмещенными с розеткой или диммером, для регулировки интенсивности освещения(Фото: Savvapanf Photo / Shutterstock / FOTODOM)

Двухклавишный выключатель — это устройство для включения и отключения двух отдельных потребителей электроэнергии из одной точки [1]. Чаще всего их используют в освещении. Блок с клавишами монтируют в удобном месте на стене для управления одним светильником, многоуровневой подсветкой или источниками света в разных помещениях.

Принцип работы двухклавишного выключателя строится на замыкании и размыкании электрической сети. Когда цепь сомкнута и по ней течет ток, лампочка на потолке загорается, и наоборот. При разрыве свет гаснет. Это правило общее для всех выключателей, разница — в количестве точек коммутации электропроводов.

Так, одинарный выключатель управляет только одной электрической цепью: в блок заходит фазный провод, выходит тоже один — для питания осветительного прибора. Нажав на единственную клавишу, можно зажечь один светильник или сразу все лампы в люстре. Двухклавишный регулирует работу двух цепей, которые идут к независимым друг от друга источникам света либо группам одного. В блок двухклавишного выключателя также заходит один фазный провод, но выходят уже два. Каждый отвечает за свою часть освещения. Например, при нажатии на правую клавишу выключателя у люстры зажгутся только три лампы из пяти, при нажатии на две будут гореть все плафоны [2]. При этом потребители электроэнергии не обязаны находиться в одной системе или даже комнате. Двухклавишный выключатель может отвечать за свет в ванной комнате и санузле, в коридоре и кухне одновременно.

Дмитрий Соловьев, директор по маркетингу TDM Electric:

— Существуют двух-, трех- и даже четырехклавишные выключатели, во всех случаях электрический ток подается по одному проводу. Основное отличие этих устройств — количество отходящих цепей освещения.

Устройство двойного выключателя стандартное, он состоит из нескольких деталей:

1. Корпус: монтируют в стену, он защищает внутренние механизмы выключателя;
2. Клавиши: две кнопки, каждая из которых включает или отключает отдельный источник света;
3. Контакты: внутренние элементы, которые замыкаются или размыкаются при нажатии на клавиши, обеспечивая или останавливая протекание электрического тока;
4. Пружина: возвращает клавиши в исходное положение после нажатия;
5. Проводка: соединяет выключатель с электросетью и светильниками.

Максим Косенко, ведущий инженер по пусконаладке, ремонту и обслуживанию энергетического оборудования ООО «Стандарт Энергетика»:

— Одноклавишный и двухклавишный выключатели предназначены для управления осветительными приборами, но различаются по функциональности и применению.

Одноклавишный выключатель:

функция: управляет одной электрической цепью, включая или выключая один осветительный прибор или группу приборов одновременно;

применение: используется в помещениях, где требуется простое управление освещением из одной точки.

Двухклавишный выключатель:

функция: позволяет независимо управлять двумя электрическими цепями, обеспечивая возможность включать и выключать два осветительных прибора или две группы приборов отдельно;

применение: часто используется для управления многоламповыми светильниками, такими как люстры, где можно включать разное количество ламп для регулирования яркости освещения. Также подходит для управления освещением в двух разных зонах из одной точки, например в ванной комнате и туалете.

Преимущества двухклавишного выключателя:

гибкость: обеспечивает более точное управление освещением, позволяя создавать различные сценарии освещения в зависимости от потребностей;

экономия места: вместо установки двух отдельных одноклавишных выключателей можно использовать один двухклавишный, что сокращает количество необходимых установочных мест;

эстетика: снижает количество элементов на стене, обеспечивая более аккуратный внешний вид.

Схема подключения двухклавишного выключателя

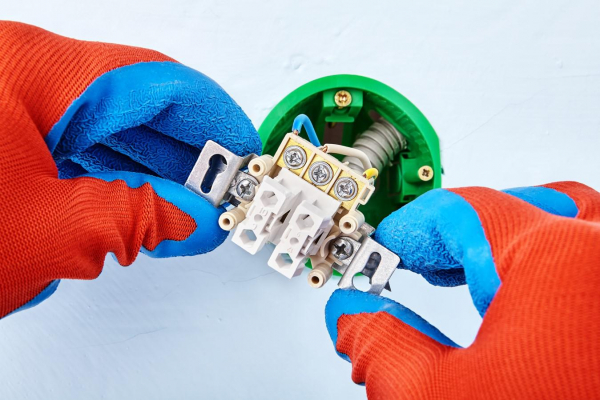

Перед установкой выключателя необходимо определиться со схемой подключения устройства(Фото: Witt cameraman / Shutterstock / FOTODOM)

Схема подключения двухклавишного выключателя зависит от количества источников света и их расположения: питание пойдет к двум группам лампочек одного светильника либо к люстрам, расположенным в разных помещениях. Тип проводов, их длина, то, как они проведены, а также способ соединения (через скрутки изолентой или пружинными клеммниками) — все это входит в схему подключения, параметры определяют заранее.

Основные элементы в любой схеме подключения следующие: квартирный электрощиток, распределительная коробка, блок двухклавишного выключателя и конечный потребитель (светильник). Например, нужно подключить люстру с тремя плафонами так, чтобы при нажатии правой клавиши загоралась одна лампа, а левой — две другие одновременно. В самом общем виде такая схема подключения через двухклавишный выключатель будет выглядеть так [3]:

1. В блок выключателя через распределительную коробку приходит фаза, тянущаяся от щитка. От него же ко всем источникам света напрямую проводят нулевой провод;
2. Приходящую фазу соединяют с контактной площадкой, расположенной внутри выключателя;
3. На выход пускают еще два провода (можно использовать две неиспользованные жилы трехжильного кабеля), по которым пойдет напряжение к выбранным источникам света. Их подключают в специальные разъемы, согласно обозначениям на корпусе блока;
4. Один из выходящих проводов коммутируют к патрону лампы. Так как ноль уже подключен напрямую от щитка, то первая цепь готова;
5. Второй выходящий фазный провод пускают к группе из двух ламп, которые должны зажигаться при нажатии левой клавиши;
6. Сначала его подключают к одному из патронов — так получается вторая цепь. Затем к ней параллельно коммутируют третью лампу, которая должна зажигаться в группе.

С помощью двойного выключателя также можно управлять источниками света в разных помещениях. Допустим, одной клавишей зажигать лампочки на кухне, а другой — в коридоре. Тогда к выключателю необходимо подвести трехжильный кабель, а к каждому светильнику протянуть отдельный питающий провод из двух жил.

Важно!

Вне зависимости от выбранной схемы подключения есть ряд общих правил при подключении выключателей:

к клавишам всегда заводят только фазный провод. Другими словами, разрыв цепи (для управления светом) происходит на фазе;

нулевой проводник пускают напрямую от щитка через распределительную коробку к источникам света;

коммутацию всегда выполняют поэтапно, а для удобства схему можно разбить на участки;

чтобы система работала, в конечном счете должна получиться замкнутая цепь: фаза выключателя — разъем контакта — потребитель — «ноль».

Как подключить двойной выключатель

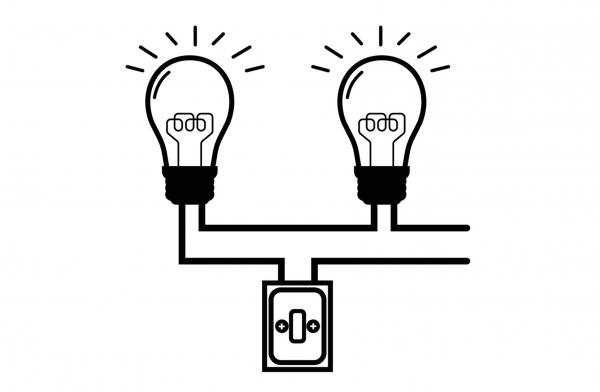

Все электроприборы и комплектующие к ним должны соответствовать стандартам электробезопасности для жилых помещений и иметь сертификаты качества(Фото: Grigvovan / Shutterstock / FOTODOM)

Установку двойного выключателя проводят в несколько этапов: подготавливают помещение и необходимые материалы, демонтируют старый выключатель, соединяют контакты по схеме, проверяют, что все работает. Все электромонтажные работы проводят строго на обесточенной сети. Для этого в квартире отключают автоматы во вводном щитке, который, как правило, находится в общем коридоре на этаже или в прихожей. Убедившись, что электричество отключено, приступают к основным работам.

1. Подготовьте инструменты и материалы

Для установки двойного выключателя понадобятся:

новый двухклавишный выключатель;

подрозетник, распределительная коробка, кабели (если старые детали неисправны и нуждаются в замене);

соединительные изолирующие зажимы;

плоскогубцы;

диэлектрические защитные перчатки;

прибор для снятия изоляции;

тестерная отвертка.

2. Обесточьте помещение

В щитке на этаже или в квартире выключите все автоматы, чтобы электричество в квартиру не поступало. Лучше обесточить квартиру полностью, а не только участок, на котором планируется устанавливать выключатель.

3. Подготовьте основание

Аккуратно демонтируйте старый выключатель. Для этого снимите механизм с клавишами, затем открутите рамку. При помощи плоскогубцев уберите подрозетник. В случае если подрозетник не поврежден и не деформирован, можно оставить его на месте без замены, советует Дмитрий Соловьев.

4. Подсоедините контакты

От распределительной коробки проведите фазовый проводник к клавишному выключателю и зафиксируйте провод на клемме. Далее выполните их разводку в соответствии с выбранной схемой: на группу источников света в одном светильнике или на точки освещения в разных комнатах. Перед тем как скреплять провода, еще раз обратите внимание на маркировку: фазу обозначают буквой L и жилой белого, черного или коричневого цвета, напоминает Соловьев.

5. Соберите новый выключатель

Сначала убедитесь в правильности соединений и их изоляции. Если все подключено верно, то установите декоративные элементы выключателя: смонтируйте защитную рамку и две клавиши выключателя.

6. Проверьте, что все работает исправно

Включите электричество в щитке, чтобы ток снова поступал к энергоприборам. Переключите клавиши нового устройства и убедитесь в том, что освещение работает так, как планировалось.
