УЗО, или устройство защитного отключения, предотвращает поражение током при прикосновении к чему-либо под напряжением. Его используют во всех видах помещений и типах построек — от частных домов до промышленных объектов
Выбор устройства защитного отключения (УЗО) зависит от параметров сети и характеристик электрических приборов. Вместе с экспертами разбирается, что такое УЗО, какие виды существуют и как его подключить.
Эксперты в этом материале:
Что такое УЗО
Одно из первых УЗО представили в Германии в 1928 году, но к полномасштабным работам и внедрению системы защиты вернулись только в послевоенное время(Фото: ZOLDATOFF/Shutterstock)
УЗО — это устройство защитного отключения, которое используют при монтаже электропроводки для разрыва цепи в случае утечки тока [1]. Если человек возьмет руками плохо изолированный провод под напряжением, то УЗО моментально разорвет цепь и обесточит линию. Происходит это очень быстро. Время срабатывания УЗО по ГОСТу не более 0,3 с [1]. Но на практике автоматика может реагировать еще быстрее.
Для чего нужно УЗО
УЗО в первую очередь нужно для защиты человека, например, при утечке на корпус бытовых приборов. Это может произойти по ряду причин: из-за изношенной изоляции, ошибок при монтаже электроприборов или неполного заземления. Как результат, напряжение будет возникать в тех местах, где его быть не должно. Наиболее характерный признак утечки — ощущение разряда тока при прикосновении к корпусу техники (стиральная, посудомоечная машина) или батарее, щипаться может даже вода из крана.
Устанавливают УЗО во всех типах помещений: жилых, коммерческих, общественных и промышленных. Монтируют устройство в распределительную коробку, она же щиток. Особенно важно его наличие, по словам Дмитрия Соловьева, директора по маркетингу TDM Electric, в следующих случаях:
Функции УЗО
Главная функция УЗО — защита от тока при косвенном или прямом прикосновении. В частности, устройство обеспечивает [2]:
В чем разница между УЗО и дифавтоматом
Дифференциальный автомат (дифавтомат) — это устройство, которое совмещает функции УЗО и автоматов, объясняет Дмитрий Соловьев. Он защищает от перегрузок сети, срабатывает при коротком замыкании и утечках.
В отличие от дифавтомата, УЗО не защищает от сверхтоков, которые возникают, например, при коротком замыкании [3]. Еще одно отличие — в количестве устройств. Дифавтомат монтируют для каждой группы потребителей, например для розеток и освещения по отдельности. УЗО можно ставить сразу для нескольких.
Принцип работы УЗО
Если эти токи не равны, значит, часть тока идет куда-то мимо нагрузки и, возможно, на корпус прибора или на человека(Фото: marketlan/Shutterstock)
УЗО сравнивает токи, проходящие через фазный и нулевой провод. За это отвечает встроенный в устройство трансформатор. Он анализирует силу тока по направлению к прибору (например, лампочке освещения) и значение, возвращаемое в сеть. Если эти токи не равны, значит, часть тока идет куда-то мимо нагрузки и, возможно, на корпус прибора или на человека, говорит Дмитрий Соловьев. В этом случае УЗО отключает питание сети.
Дмитрий Соловьев, директор по маркетингу TDM Electric:
— Для группы розеток в комнате с медными проводами сечением 2,5 мм² можно выбрать УЗО с номинальным током 25А и дифференциальным 30мА. Групповое УЗО должно иметь более высокий дифференциальный ток, чем отдельные УЗО, принимая во внимание длину электрической сети и нагрузки, что описано в указаниях СНИП.
Например, для небольшой квартиры групповое УЗО может иметь номинал 50 А и дифференциальный ток 100 мА. Электроприборы типа стиральной машины, холодильника и розеток в комнате лучше распределить по разным УЗО. Хотя нет запрета использовать одно УЗО для всего, необходимо соблюдать требования расчета, основанного на длине проводки и суммарной нагрузке, точный расчет может произвести только специалист-проектировщик.
Какие бывают УЗО

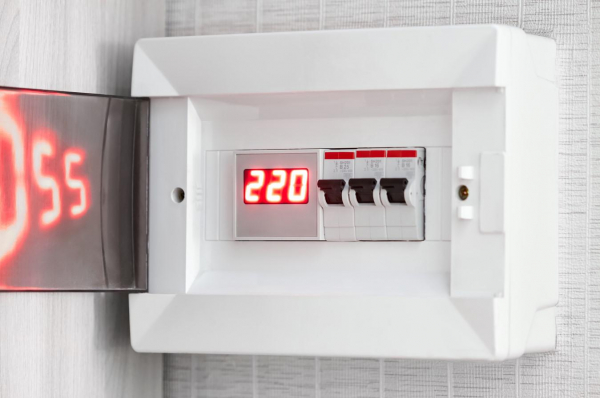

Электронное УЗО зависит от наличия питающего напряжения, поэтому при отключении питания оно не сможет сработать(Фото: cunaplus/Shutterstock)
УЗО бывают нескольких видов. Между собой они отличаются устройством, назначением и техническими характеристиками. По словам Тимерджана Сафина, генерального директора ООО «Стандарт Энергетика», по типу утечки тока УЗО бывают следующих типов:

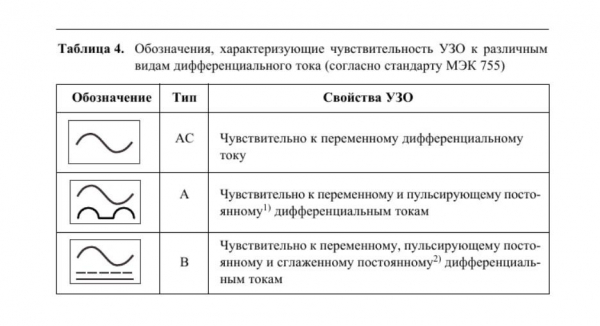

Фото: Ф. Штепан. «Устройства защитного отключения, управляемые дифференциальным током»
По принципу срабатывания УЗО делятся на:
По числу полюсов:
По способу монтажа:
Тимерджан Сафин, генеральный директор ООО «Стандарт Энергетика»:
— Электронное УЗО зависит от наличия питающего напряжения, поэтому при отключении питания оно не сможет сработать. Электромеханическое УЗО, наоборот, не требует внешнего питания и может отключить цепь в любой момент при обнаружении утечки тока. Выбор между ними зависит от условий эксплуатации: для жилых помещений, где стабильное питание, можно использовать электронное УЗО, а для мест с частыми отключениями электричества или наружных щитков лучше остановиться на электромеханическом УЗО. Важно также учитывать климатические условия: если устройство устанавливается на улице или в неотапливаемом доме, следует выбирать УЗО с защитой от низких температур и влаги.
УЗО — это важное устройство для защиты от поражения электрическим током, но оно не является абсолютной гарантией безопасности. Например, если ребенок засунет карандаш в розетку, УЗО может не сработать, так как дерево не проводит электричество. Или если есть едва ощутимое пробивание тока на корпусе стиральной машины, утечка может быть слишком мала, чтобы УЗО ее обнаружило. В таких случаях важно не полагаться исключительно на УЗО, а обеспечить комплексную защиту: использовать розетки с защитными шторками, регулярно проверять состояние проводки и бытовых приборов и устанавливать дополнительные системы защиты от перегрузок и короткого замыкания.
Как выбрать УЗО
УЗО выбирают с учетом норм электробезопасности. Они прописаны в СНИП и ПУЭ. Также учитывают тип электропроводки и нагрузки, которые необходимо защитить. Вот ключевые параметры, на которые, по совету экспертов, стоит обратить внимание при выборе УЗО:
Человек начинает ощущать небольшое покалывание при значениях от 1,5 мА. Величина тока от 10 до 30 мА при длительном воздействии может вызвать судороги, токи выше 30 мА способны убить, если быстро не отключить источник питания [3].
Требования и правила установки УЗО в жилых помещениях

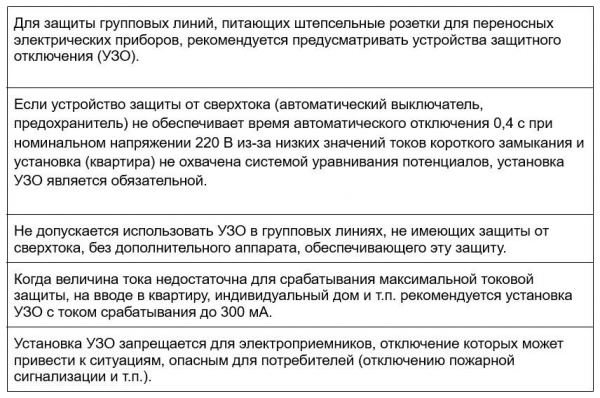

Правила монтажа и эксплуатации УЗО регламентируют Правила устройства электроустановок (ПУЭ) [5]. Вот некоторые из основных положений, связанные с УЗО:
ПУЭ-7. Электроустановки жилых, общественных, административных и бытовых зданий. Защитные меры безопасности (основные положения)
Как подключить УЗО: схема
УЗО можно использовать в электрических сетях с системами заземления TN-C-S, TN-S, TT и IT(Фото: www.l220.ru)
Подключение УЗО выполняют по определенной схеме, и лучше, если это сделает специалист с соответствующей квалификацией. Самые общие требования к монтажу УЗО такие:
Тимерджан Сафин:
— Пример подключения УЗО в квартире для стиральной машины:
выбор УЗО:
подключение:
- Подключите фазный и нулевой провода стиральной машины к выходным клеммам УЗО;
- Подключите входные клеммы УЗО к фазному и нулевому проводам электрической сети;
- Убедитесь, что защитный провод стиральной машины заземлен.

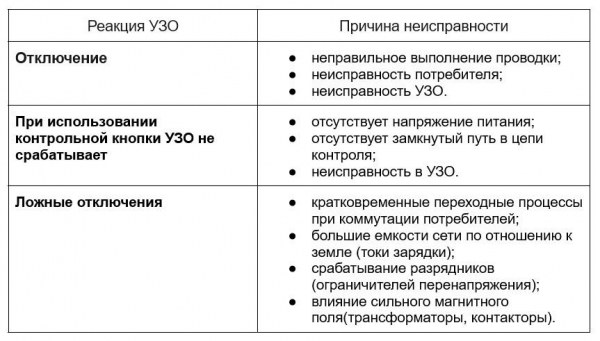

Основные неисправности при использовании УЗО
В работе УЗО возможны неисправности — устройство может срабатывать, когда этого не требуется, или не реагировать вовсе. Для этого есть несколько причин. Например, выход из строя самого УЗО, для чего требуется замена, или проблема с проводами в приборах. Какие еще неисправности возможны при использовании УЗО:
